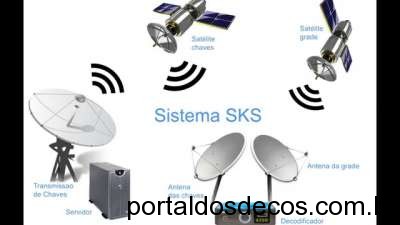

BOATOS SOBRE O FIM DO SKS DUAS ANTENAS -ACM, SERÁ?

O que é “ACM”?

Codificação e modulação adaptativa é uma tecnologia que pode mudar automaticamente

a modulação de correcção de erro e para a frente ou FEC de um link (referido como

MODCOD) para compensar as mudanças de condições do link – comumente tempo

induzida (por exemplo, chuva desvanece-se), mas também devido a alterações no ambiente de RF (por exemplo, nível

alterações, interferência).

O uso de ACM torna desnecessário para os operadores de serviço e sistema

designers para trocar a disponibilidade do link desejado e taxa de transferência. quando comparado

com links projetados usando codificação fixa, ACM pode aumentar a taxa de transferência de um

ligação robusta, permitindo-lhe ajustar dinamicamente a um menos robusto modulação / codificação

(MODCOD), resultando em um maior rendimento em condições de céu claro.

Por outro lado, quando comparada com uma ligação robusta modesta taxa fixa codificada, pode ACM

proporcionar maior disponibilidade do link, ajustando dinamicamente a baixar fim

 MODCOD sob condições de chuva desaparecer.

Telesat tem uma vasta experiência na concepção e sistemas de ACM que operam em ambos

Ku-band e Ka-band e pode auxiliar os clientes com design ligação ACM por

fornecendo análises e testes em órbita.

Para resumir, usando ACM pode aumentar significativamente a ligação de transferência e / ou link

disponibilidade quando comparada com um serviço MODCOD fixo.

Como o ACM funciona?

serviços duplex standard atribuir modulação fixa e FEC para cada perna do

ligação. tecnologia ACM é capaz de alterar a modulação e FEC através da implementação de um

informações sobre o desempenho ligação circuito contendo ‘feed-back’. Este circuito pode ser

combinado com o serviço ou fornecida em uma ligação separada (por exemplo PSTN).

Normalmente, a taxa de símbolos de ligação tem de ser constante para garantir a alocada

largura de banda continua a ser a mesma no satélite. Por conseguinte, a taxa de dados é alterada

para compensar quaisquer alterações ACM em modulação e FEC.

Os seguintes diagramas mostram os efeitos da tecnologia ACM sob diferentes

condições atmosféricas.

02 de setembro de 2010

Codificação e modulação adaptativa

03 de setembro de 2010

Isso mostra condições de céu claro – isto é, sem chuva desvanece-se existente, quer no uplink ou

downlink para qualquer direção. Neste cenário, o link é alcançar o mais elevado

possível transferência para o dado desempenho largura de banda e modem.

Isso mostra condições de céu claro – isto é, sem chuva desvanece-se existente, quer no uplink ou

downlink para qualquer direção. Neste cenário, o link é alcançar o mais elevado

possível transferência para o dado desempenho largura de banda e modem.

Isso indica chuva desvanece-se começando a afetar o link. Isto resulta numa redução de desempenho (por exemplo reduzida EbNo) que é alimentado de volta para o controlador, através do ACM

mecanismo de “feed-back ‘.

Isto mostra a ligação compensada. Como a chuva desvanece-se aumentado, o controlador ACM

iniciado (antes de perder o link) um interruptor para codificação modulador mais robusto

(MODCOD) para compensar a chuva desvanece-se. O resultado é a ligação permanece acima mas,

a transferência de dados reduzida em relação a condições claras céu. Taxa de símbolos (e

Por conseguinte, a largura de banda) permanece constante.

Isto mostra a ligação compensada. Como a chuva desvanece-se aumentado, o controlador ACM

iniciado (antes de perder o link) um interruptor para codificação modulador mais robusto

(MODCOD) para compensar a chuva desvanece-se. O resultado é a ligação permanece acima mas,

a transferência de dados reduzida em relação a condições claras céu. Taxa de símbolos (e

Por conseguinte, a largura de banda) permanece constante.

03 de setembro de 2010

Codificação e modulação adaptativa

Para uma plataforma compartilhada com controles remotos amplamente distribuídos, os benefícios da ACM pode

ser muito significativa. plataformas compartilhadas com ACM têm a capacidade de alterar a

MODCOD para o tráfego atribuído a um remoto específico em uma base quadro-a-quadro.

O sistema capaz ACM não se restringe à utilização do MODCOD apropriado para

o pior local caso sob condições de fade. Como resultado, débitos mais elevados em relação

ao código fixo sistemas de ponto pode ser alcançado tanto sob céu limpo e chuva desvanece-se

condições. Além disso, os sistemas de ACM permitir que sites que não são afetados por desbotamento

condições para executar ao mais alto MODCOD possível, enquanto locais de fade afetados

ter um MODCOD reduzida configurado para manter a conectividade link.

ACM Design Relação

Ao conceber uma ligação ACM, o seguinte deve ser tomado em consideração:

?? A taxa de alteração das condições de desvanecimento em comparação com a latência e processamento

tempo de “feed back” mecanismo do sistema ACM escolhido para MODCOD

ajustes.

?? design cuidado e alocação de MODCOD mínimo, máximo MODCOD

e MODCOD comutação margens é necessária para assegurar o serviço está

operado dentro da disponibilidade do serviço requerido.

?? O uso de ‘long bloco’ DVB-S2 versus mode ‘bloco curto “pode afetar

performance do sistema. Isto é especialmente verdadeiro se a ligação é uma taxa de dados baixa

serviço.

?? Todos os sistemas de ACM são proprietários – sistema de um fabricante não vai

trabalhar com outro. Uma razão para isto é que eles têm diferentes

métodos de transmissão do canal de retorno necessário para a operação ACM.

04 de setembro de 2010

Codificação e modulação adaptativa



?? ACM é geralmente uma opção de custo adicional do padrão do fabricante

produtos CCM

?? Link análise orçamento pode ser calculado para o melhor e pior caso

MODCODs para comparar o rendimento e a disponibilidade que resulta em pelo menos

uma duplicação do número de orçamentos de ligação necessárias.

Contratação de serviços de ACM

Telesat recomenda o teste do serviço em modo não-ACM (isto é CCM) antes

permitindo ACM para confirmar a operação correta. Isto pode ser conseguido através da utilização

capacidade de teste adicional dentro do satélite.

Alterar o MODCOD muito rapidamente pode causar ACM ‘bater’ dos terminais

e desnecessariamente pode diminuir o desempenho do throughput da rede. alterando o

MODCOD devagar demais pode causar perda de pacotes durante as mudanças rápidas na ligação

condições.

o desempenho do link ACM em cada MODCOD planejado deve ser testado por simulação

condições desaparecer. Isto pode ser feito com o nível de potência da portadora coordenada

modificações durante o comissionamento do sistema.

Somente após a operação e desempenho do serviço correto é confirmado deve

ACM ser habilitado. Telesat irá auxiliar os clientes durante o processo de teste, incluindo

oferecendo capacidade de teste de satélite conforme necessário.

Conclusão

ACM é uma das várias técnicas que a indústria de satélite está utilizando a

ajudar a reduzir os custos de largura de banda para os clientes e melhorar a rede

desempenho. Pode ser uma solução que pode proporcionar vantagens para o seu

implementação da rede, ou pode ter limitações dadas custos de hardware em

cada local e outros fatores.

Telesat tem experiência apoiando muitos clientes que executam serviços de ACM.

Entre em contato com seu representante de vendas Telesat se você gostaria de aprender

mais sobre a adequação de ACM para as suas operações, ou para discutir outras

maneiras Telesat pode melhorar a eficiência eo desempenho do seu satélite

rede.

05 de setembro de 2010
